تقنية الإضاءة الخلفية LED- RINA TECH
Jan 21, 2021
يتم تصنيع LED عن طريق استبدال مصابيح الفلورسنت الكاثود البارد CCFL بصمامات ثنائية مشعة للضوء لتحقيق عرض إضاءة أفضل. ومع ذلك ، فقد تطورت الإضاءة الخلفية LED منذ ذلك الحين ، لذلك يتم استخدامها لثلاثة أنواع رئيسية ، مع تأثيرات عرض مختلفة.
أ. إضاءة خلفية LED مباشرة.
الميزة الرئيسية هي أن لوحة الإضاءة الخلفية مغطاة بـ LEDs لإضاءة موحدة. تتميز بجودة الصورة الرائعة ، يمكن ضبط الإضاءة الخلفية في المناطق ، أي ما يسمى" ؛ التحكم المحلي في الضوء" ؛ التكنولوجيا ، وذلك لتحقيق المعالجة الفردية للألوان المختلفة. ومع ذلك ، فإن تقنية الإضاءة الخلفية هذه ستؤثر على سمك التلفزيون ، لذا فإن بعض أجهزة التلفزيون فائقة الرقة كنقطة بيع لتقنية الإضاءة الخلفية الأخرى.

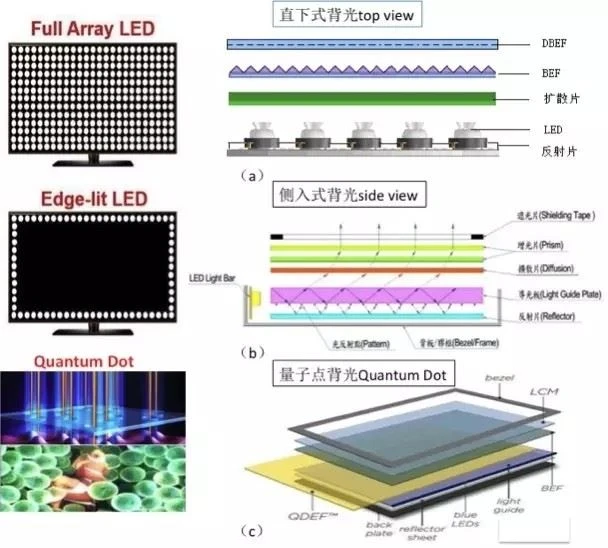

كما هو موضح في الشكل (أ) ، فإن عملية الإضاءة الخلفية من النوع المستقيم بسيطة ، ولا توجد لوحة توجيه ضوئية ، ومجموعة LED موضوعة في الجزء السفلي من صندوق الضوء ، والضوء المنبعث من LED من خلال الانعكاس السفلي والجانبي ، ثم من خلال سطح تنبعث لوحة الانتشار والوحدة البصرية بشكل موحد. يتم تحديد سمك الإضاءة الخلفية من خلال المسافة بين الجزء السفلي من صندوق الضوء ولوحة التشتت ، وعادة ما تكون سماكة الإضاءة الخلفية أفضل. يلعب نوع توزيع مجال ضوء LED دورًا مهمًا في توحيد اللون والسطوع للإضاءة الخلفية ، وعادة ما يكون لمصابيح LED المستخدمة في الإضاءة الخلفية نوع لامبرت ونوع الانبعاث الجانبي ، لأن نوع الانبعاث الجانبي LED أكثر ملاءمة يستخدم التوحيد الخفيف للإضاءة الخلفية والإضاءة الخلفية لأسفل في الغالب نوع الانبعاث الجانبي LED. ومع ذلك ، فإن الانبعاث الجانبي للزاوية الكبيرة LED بسبب شدة الإضاءة المنخفضة في المنتصف ، من السهل أن تسبب بقع داكنة ، مما يؤثر على توحيد الإضاءة الخلفية.
ب. نوع المدخل الجانبي LED الإضاءة الخلفية.
من السهل جدًا فهم أن المدخل الجانبي الإضاءة الخلفية LED هي إضاءة لوحة LCD عن طريق نصب لمبات LED حول اللوحة وتسليطها في دليل الضوء. نظرًا لوجود عدد أقل من المصابيح ، فإن مصنعي أجهزة التلفزيون سيشغلون تصميم هيكل التلفزيون بشكل أنحف وخفيف ، تستخدم أجهزة التلفزيون فائقة الرقة السائدة في السوق هذه التقنية. ومع ذلك ، نظرًا لبعض العيوب المتأصلة ، لا يمكن تحقيق التحكم المحلي في الضوء ، فإن أداء الألوان ليس جيدًا مثل النوع المباشر.
كما هو مبين في الشكل (ب) ، ستكون وحدة الإضاءة الخلفية من نوع الضوء الجانبي مصدر ضوء نقطة تم تعيينه في التصميم الخاص لجانب لوحة توجيه الضوء كمصدر للإضاءة الخلفية ، باستخدام عدد أقل من مصابيح LED ؛ ولأن مصدر الضوء يتم وضعه على جانب لوحة توجيه الضوء ، فإن LED من خلال قيود الرقم والسطوع ، لا تزال بحاجة إلى تشتيت الضوء بالتساوي في جميع أنحاء الطائرة ، وسوف يتشكل عندما تكون مساحة اللوحة أكبر ، وكلما كان استخدام توهج مصدر الضوء. نظرًا لأن الإضاءة الخلفية LED على جانب المنتج ، وبالتالي فإن الجزء الخلفي يحتاج فقط إلى إضافة دليل ضوئي يمكن أن يكون مظهر سمك منتجات الكريستال السائل رقيقًا جدًا ، مثل سلسلة Sony&# 39 ؛ s ZX1 ، استخدام وحدة الإضاءة الخلفية من النوع الجانبي.
ج. تقنية النقاط الكمومية.
مؤخرًا&مثل ؛ Quantum Dot TV" ؛ هي في الواقع نوع جديد من تكنولوجيا الإضاءة الخلفية. يتميز باستخدام مادة نانو بلورية بدلاً من مصدر ضوء LED ، لتحقيق إعادة إنتاج ألوان أكثر نقاءً وواقعية من لون الإضاءة الخلفية ، وتأثير لون تلفزيون LCD لتحسين مستوى مماثل لـ OLED. لذلك ، فإن استخدام أجهزة تلفزيون LCD بتقنية النقاط الكمومية ، ولكن أيضًا أفضل تأثير عرض في السوق ، هو الأغلى.
تعد تقنية النقاط الكمية طريقة جديدة لتحسين التدرج اللوني. تتكون النقاط الكمومية من ذرات الزنك والكادميوم والسيلينيوم والكبريت وهي مواد نانوية بأقطار بلورية تتراوح بين 2 و 10 نانومتر. نظرًا لخصائصه الكهروضوئية الفريدة ، فإنه يصدر ضوءًا أحادي اللون نقيًا للغاية وعالي الجودة بألوان مختلفة عند تحفيزه بواسطة محفزات إلكترونية ضوئية ، اعتمادًا على قطر النقاط الكمومية. بناءً على هذه الخاصية ، إذا تم استخدام مادة النقاط الكمومية في الإضاءة الخلفية للتلفزيون ، يمكن للإشعاع بمصباح LED أزرق أن يصدر طيفًا كاملاً من الضوء ، وبالتالي ضبط الإضاءة الخلفية بدقة ، وبالتالي تحسين أداء التدرج اللوني بشكل كبير وجعل الألوان أكثر حية.
كما هو مبين في الشكل (ج) ، يمكن ملاحظة أن تقنية النقطة الكمومية تتطلب أيضًا إثارة LED زرقاء ، مما يثبت أهمية اختراع LED الأزرق. الإضاءة الخلفية لنقطة الكم ليست معقدة ، فالنقاط الكمومية مصنوعة في غشاء رقيق وتوضع بين LED الأزرق ولوحة LCD ، والتي يمكن أن تحسن بشكل فعال التدرج اللوني للوحة LCD. النقاط الكمومية نفسها صغيرة جدًا في الحجم ، لذلك يمكن أيضًا التحكم في سماكة فيلم النقطة الكمومية دون زيادة سمك جهاز LCD.
