طريقة لتصنيع فيلم النقاط الكمومية ذو التدرج اللوني العالي المطبق بين لوحة الكريستال السائل ووحدة الإضاءة الخلفية

يتعلق نموذج المنفعة بالمجال التقني للعرض البصري ، ولا سيما لفيلم النقاط الكمومية ذو التدرج اللوني العالي الذي يمكن تطبيقه بين لوحة الكريستال السائل ووحدة الإضاءة الخلفية.

تقنية الخلفية:

في الوقت الحالي ، حققت النقاط الكمومية تقدمًا عمليًا فقط في أجهزة التلفزيون كبيرة الحجم في مجال العرض. التدرج اللوني لشاشات التلفزيون المنتجة باستخدام تقنية النقاط الكمومية أعلى بنسبة 40٪ ntsc من شاشات LED التقليدية ، ويمكن أن يصل الحد الأقصى الحالي إلى 130٪ ntsc. ومع ذلك ، فيما يتعلق بإنتاج وتصنيع أفلام النقاط الكمية ، مثل فيلم qdef الكمي 3m&# 39 ؛ المواد التي تنتجها كوريا الجنوبية وبعض الشركات المصنعة المحلية ، محدودة بحقيقة أن مواد النقاط الكمية ليست مقاومة إلى شيخوخة الماء والأكسجين ، مما يؤدي إلى شيخوخة مادة الفيلم وضعف الحواف الزرقاء. لذلك ، يتم استخدام أغشية الحاجز كتركيبات الحاجز العلوي والسفلي للفيلم ذي النقاط الكمومية ، لكنها لا تزال تواجه مشكلة تقادم الحواف.

في الوقت نفسه ، فإن تطوير أجهزة العرض الصغيرة والمتوسطة الحجم في السنوات الأخيرة يتحرك في اتجاه الحواف الضيقة أو حتى بدون حواف. عادةً ما تشتمل شاشات أجهزة العرض على ألواح الكريستال السائل ووحدات الإضاءة الخلفية. من بينها ، تشتمل لوحة الكريستال السائل على فيلم استقطاب علوي وفلتر ألوان من الأعلى إلى الأسفل. ورقة ، بلور سائل ، TFT ، فيلم استقطاب سفلي ، تشتمل وحدة الإضاءة الخلفية على فيلم عاكس ، ومصدر ضوء ، ولوحة توجيه الضوء ، وفيلم نشر ، وفيلم تعزيز سطوع منخفض (debf أو cedf) ، وفيلم تعزيز السطوع العلوي (debf أو cedf) من الأسفل إلى أعلى ، عادة ، يتم طلاء طبقة من غراء الأوكا على سطح فيلم تحسين السطوع العلوي لوحدة الإضاءة الخلفية لتتحد مع فيلم الاستقطاب السفلي للوحة الكريستال السائل لتشكيل شاشة بلورية سائلة. ومع ذلك ، نظرًا لأن مخططات تصميم الإضاءة الخلفية الحالية تهدف إلى تثبيت فيلم نشر في وحدة الإضاءة الخلفية لتعزيز سطوع الشاشة ، وعندما يكون نطاق إطار لوحة الكريستال السائل صغيرًا ، يصعب على الإطار منع تسرب الضوء الأزرق تمامًا من حواف وحدة الإضاءة الخلفية. في الوقت الحاضر ، تستخدم شركة 3m qdef وغيرها من منتجات أفلام النقاط الكمومية المذكورة أعلاه لتحل محل فيلم الانتشار الحالي المطبق على المنتجات الإلكترونية صغيرة الحجم لتقليل الضوء الأزرق. ومع ذلك ، نظرًا لتأثير تفاوت حجم إطار وحدة الإضاءة الخلفية ، فإن فيلم النقطة الكمومية يتوافق مع حجم هيكل فيلم الحاجز. يجب أن تكون أصغر من وحدة الإضاءة الخلفية ، مما يجعل حافة فيلم النقطة الكمومية الموجود داخل وحدة الإضاءة الخلفية ولا يمكن محاذاتها مع حافة وحدة الإضاءة الخلفية ، مما يتسبب في تسرب الضوء الأزرق من الحافة ، والتي لا تزال غير قادرة على حل المشكلة تمامًا. مشكلة تسرب ضوء الحافة. يتم دمج بعض أفلام النقاط الكمومية مع مواد مختلفة ، مما يؤدي إلى انخفاض نفاذية الضوء ، لذلك هناك أيضًا مشكلة انخفاض السطوع.

عناصر الإدراك الفني:

تكمن المشكلة التي يجب حلها بواسطة نموذج المنفعة في توفير طبقة من النقاط الكمومية ذات التدرج اللوني العالي والتي يمكن تطبيقها بين لوحة الكريستال السائل ووحدة الإضاءة الخلفية ، والتي يمكن أن تحل بشكل فعال مشكلة تسرب الضوء على حافة شاشة العرض البلورية السائلة شاشة من المنتجات الإلكترونية ، ويمكن أن يكون لها سطوع أفضل.

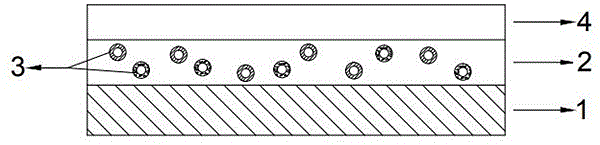

من أجل حل المشكلات التقنية المذكورة أعلاه ، يتبنى الاختراع الحالي الحل التقني التالي: فيلم نقطي ذو سلسلة لونية عالية يمكن تطبيقه بين لوحة بلورية سائلة ووحدة إضاءة خلفية ، بما في ذلك طبقة ركيزة ، سطحها مطلي بطبقة لاصقة ، تتم إضافة الطبقة اللاصقة بجزيئات النقطة الكمومية التي خضعت لمعالجة حاجز بخار الماء ، وتتضاعف الطبقة اللاصقة مع مادة تحرير ، وطبقة الركيزة عبارة عن حيوان أليف أو pmma أو كمبيوتر شخصي أو طلاء سطح آخر. طبقة حاجز الماء والأكسجين ؛ عن طريق تمزيق مادة الإطلاق ، يمكن دمج الطبقة اللاصقة مع فيلم الاستقطاب السفلي للوحة الكريستال السائل ، ويمكن تفتيح طبقة الركيزة والجزء العلوي من وحدة الإضاءة الخلفية بواسطة غراء الأوكا. شاشة كريستالية تمنع تسرب الضوء.

على نحو مفضل ، تكون نفاذية الضوء لطبقة الركيزة أكبر من أو تساوي 90٪ ، والضباب هو -1.0 ، وسمكها 8um-125um.

بشكل مفضل أكثر ، طبقة الركيزة عبارة عن فيلم حاجز مغطى بطبقة حاجز للماء والأكسجين ، ومعدل انتقال بخار الماء لطبقة حاجز الماء والأكسجين أقل من 1.0 جم / م 2 × 24 ساعة ، ومعدل انتقال الأكسجين أقل من 1.0 مل / م 2 × 24 ساعة.

حل آخر للاختراع الحالي هو فيلم نقطي ذو سلسلة ألوان عالية يمكن تطبيقه بين لوحة بلورية سائلة ووحدة إضاءة خلفية ، بما في ذلك فيلم أكريليك نقطي مصنوع من راتينج أكريليك hea أو iboa. يضاف فيلم أكريليك نقطة الكم مع جزيئات النقطة الكمومية التي خضعت لمعالجة حاجز بخار الماء ، ويتراكم فيلم الأكريليك ذي النقاط الكمومية بطبقة من مادة الإطلاق من خلال طبقة لاصقة ؛ عن طريق تمزيق مادة الإطلاق ، تتراكم الطبقة اللاصقة مع طبقة تحسين السطوع العلوية لوحدة الإضاءة الخلفية ، ويتراكم فيلم الأكريليك ذي النقاط الكمية مع طبقة الاستقطاب السفلية للوحة البلورية السائلة من خلال غراء الأوكا ، وبالتالي الحصول على ضوء شاشة عرض بلورية سائلة مقاومة للتسرب.

على نحو مفضل ، يكون سمك غشاء الأكريليك ذي النقاط الكمية هو 15um-300um.

حل آخر للاختراع الحالي هو فيلم نقطي ذو سلسلة ألوان عالية يمكن تطبيقه بين لوحة بلورية سائلة ووحدة إضاءة خلفية ، بما في ذلك طبقة لاصقة ، وتتم إضافة الطبقة اللاصقة بنقاط كمية خضعت لمعالجة حاجز بخار الماء يتم لصق الجسيمات ، الأسطح العلوية والسفلية للطبقة اللاصقة بطبقة من مادة الإطلاق ؛ عن طريق تمزيق طبقتين من مادة التحرير على الأسطح العلوية والسفلية للطبقة اللاصقة ، يمكن استخدام الطبقة اللاصقة لتوصيل لوحة الكريستال السائل.يتم دمج فيلم الاستقطاب السفلي مع فيلم تحسين السطوع العلوي لوحدة الإضاءة الخلفية للحصول على شاشة عرض بلورية سائلة تمنع تسرب الضوء.

في الحلول المذكورة أعلاه ، يفضل اختيار المادة اللاصقة في الطبقة اللاصقة من راتنجات الايبوكسي وراتنج البولي يوريثان وراتنج الأكريليك والمواد اللاصقة المعدلة.

بشكل مفضل ، يكون معدل نقل بخار الماء للطبقة اللاصقة أقل من 1.0 جم / م 2 × 24 ساعة ، ومعدل نقل الأكسجين أقل من 1.0 مل / م 2 × 24 ساعة ، وسمكها 5-50 ميكرومتر.

بشكل مفضل ، تتكون جسيمات النقطة الكمومية من عناصر مجموعة iib-via أو عناصر مجموعة iiiv-va ، ويبلغ قطرها 2-10 نانومتر.

في هذه الحالة ، تكون جسيمات النقطة الكمومية عبارة عن مواد نانوية تتكون من الزنك والرصاص كمواد غلاف ، ويضاف واحد أو أكثر من الأقراص المدمجة ، cdse ، cdte ، znse ، gan ، و inas المحتوية على الكادميوم والزنك إلى مواد الغلاف.

يتمثل التأثير المفيد للاختراع الحالي في أنه باستخدام أي من أفلام النقاط الكمومية ذات التدرج اللوني العالي المذكورة أعلاه ، يمكن ترتيبها بين فيلم الاستقطاب السفلي للوحة البلورية السائلة وفيلم تحسين السطوع العلوي لوحدة الإضاءة الخلفية. التسامح ، يمكن توصيله مباشرة بالسطح العلوي لوحدة الإضاءة الخلفية ، بحيث يمكن محاذاته مع حافة وحدة الإضاءة الخلفية لمنع الضوء الأزرق من التسرب بسهولة من الحافة ، مما يحل بشكل فعال فيلم النقطة الكمومية (الكم). فيلم حاجز طبقة مزدوج مركب بطبقة لاصقة نقطية) يحل محل فيلم الانتشار في وحدة الإضاءة الخلفية التقليدية لا يزال يسبب مشكلة تسرب الضوء عند حافة الإضاءة الخلفية ، لأنه يمكن دمج فيلم النقطة الكمومية للتطبيق الحالي مع فيلم الاستقطاب الحالي و فيلم تحسين السطوع دون تغيير الهيكل والمساحة. الاستخدام ، تم تحسين التطبيق العملي بشكل كبير ؛ من ناحية أخرى ، نظرًا للهيكل البسيط لفيلم النقاط الكمومية ، يمكن أن يتجنب إلى حد كبير الانخفاض في نفاذية الضوء ويضمن أن يكون سطوع شاشة العرض البلورية السائلة على مستوى أعلى. بعد الاختبار ، تم تطبيق فيلم النقطة الكمومية مقارنةً بتأثير شاشة العرض LED لنفس النموذج (نموذج في السوق) ، تم تطبيق شاشة عرض LCD على هاتف محمول. زاد التدرج اللوني للشاشة من 67.8٪ إلى 103.2٪ ، وزاد السطوع بأكثر من 20٪. تم اجتياز الاختبار ، ويمكن استخدامه للشاشات المسطحة وأجهزة العرض كبيرة الحجم في نفس الوقت.
