دليل اختبار الإضاءة الخلفية LED
1 المقدمة

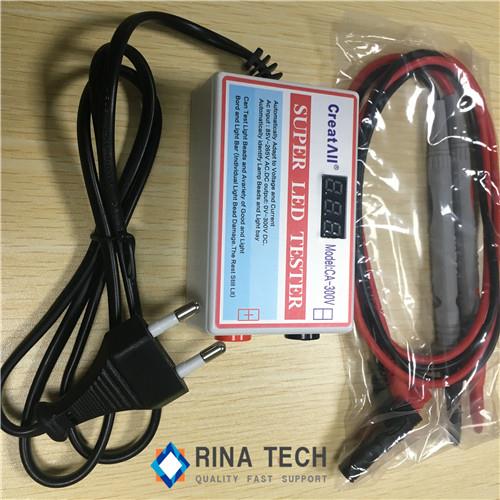

CA-300L CA-300V CA CA-300S ثلاثة نسخة من اختبار دعم جميع الجهد AC (85-265V) المدخلات AC ، الجهد الناتج هو 0-300V تناسب تلقائيا. الفرق هو كثافة العمليات فقط حجم الإخراج.
2. الميزات
باستخدام 8-bit عالية السرعة الصمام رقاقة العرض الرقمي الصمام سائق ، الجهد الناتج تلقائيا تكييفه وفقا للحمل ، بعد ظهر السلطة ، سوف يرتفع الجهد من 200V إلى 300V. باستخدام التأمين الانتعاش الذاتي ، وتأتي رقاقة مع ارتفاع درجة الحرارة الحماية ، والإفراط في الحماية الحالية ، العزلة الساخنة والباردة. إدخال التيار المتردد وتصميم حالة الحبل ، من السهل القيام بها.
3. استخدام الطريقة
يرجى توصيل خط التحقيق باللونين الأحمر والأسود بمقعد الموز ، يكون الكبل الأحمر لإخراج المسبار موجبًا ، والأسود سالبًا ، يتوافق مع حبات مصباح LED أو ضوء الأقطاب الموجبة والسالبة. تُظهر الشاشة الرقمية قيمة الجهد للإخراج. من خلال قيمة الجهد وحالة الضوء من الضوء لتحديد الخطأ.
4. الاستخدام
1) العرض الرقمي 0 ، وهذا هو ماس كهربائى
2) العرض الرقمي 300V ، يعني فتح الدائرة
3) اختبار اثنين لا توجد دائرة إلكترونية متصلة الأصلي ، العرض بين 0-300V ، تشير إلى تسرب.
4) اختبار الصمام الثنائي العادي ، يتم توصيل اختبار إلى القطب السلبي من الصمام الثنائي ، الصمام الثنائي استقبال سلبي متصلا الكاثود ، وقت الاختبار لا يزيد عن 3 ثوان.أنبوب رقمي يدل على قيمة القيمة العادية الصمام الثنائي.
5) Tes كهربائيا مكثف ، يتم توصيل المختبر إلى القطب الموجب من القطب مكثف ، الاتصال السلبية للمختبر إلى القطب السلبي من الصمام الثنائي ، يظهر العرض الرقمي قيمة الاستقرار بعد الجهد مكثف كهربائيا. في 5 ثوان لإكمال اختبار ، وإلا سوف مكثف تسخين بسبب الشحن.
6) وفقا لعرض أنبوب الرقمية تقريبا تحديد عدد الأضواء في السلسلة
(حبات مصباح 3V: عدد سلسلة = قيمة العرض / 2.8 ؛ حبات مصباح 6V ؛ عدد سلسلة = قيمة العرض / 5.5)
7) اختبار مجموعات متعددة من شريط الإضاءة الخلفية المتوازية ، عند اختبار المجموعة الفرعية ، يجب أن يتم عرض جهد الأنبوب الرقمي بشكل تقريبي ، إذا كان مختلفًا ، فيمكنه تحديد مجموعة من فشل شريط الضوء. (الجهد مرتفع للغاية يعني الضوء الشيخوخة لمبة ومقاومة يصبح أكبر ،
الجهد المنخفض للغاية يعني أن خرز المصباح محتروق وقصير الدائرة ؛ الجهد 300V يعني خرز المصباح محترق وقاطع الدائرة بالكامل)
