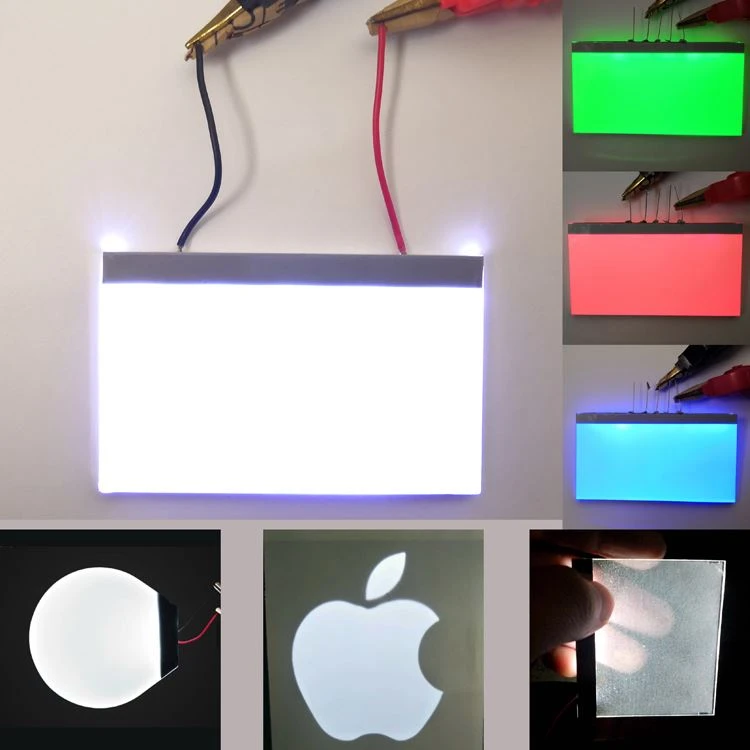

مبدأ الإضاءة الخلفية LED الجانبية

يتمثل المبدأ الأساسي للإضاءة الخلفية LED الموجهة الجانبية في استخدام مبدأ انعكاس الضوء الكلي لنقل الضوء بشكل فعال وتحويل مصدر ضوء الخط إلى مصدر ضوء سطحي. مبدأ الانعكاس الكلي للضوء: عندما ينكسر الضوء من وسط ذو معامل انكسار عالٍ إلى وسط بمؤشر انكسار منخفض (مثل البلاستيك إلى الهواء) ، ينبعث الضوء المنكسر بزاوية مائلة عن الضوء الصادر من شخص. عندما تكون زاوية الشخص أكبر من معينة عندما تكون الزاوية مائلة ، لا يمكن للضوء أن ينكسر في الهواء ويحدث كل الانعكاس الداخلي ، وهو ما يسمى الانعكاس الكلي أو الانعكاس الداخلي. عندما تكون زاوية الانكسار 90&مثل ؛ فإن زاوية السقوط تسمى الزاوية الحرجة.

وفقًا لقانون انكسار الضوء والصيغة n-1 ، Sinθ ،=n2Sinθ2 ، الزاوية الحرجة θc=Sin-1 (n 2، Sin90 ° / n2)=Sin-1 (n2 / n1) يمكن استنتاجها ، و من المعروف أن n2=1 (هواء) ، n1=1.491 (مادة PMMA البلاستيكية للوحة توجيه الضوء) ، θc=Sin -10.6707=41.8 ° ، أي عندما يكون الضوء داخل لوحة توجيه الضوء أكبر من 41.8 درجة ، إجمالي سيحدث الانعكاس ، وسيتبع الضوء الدليل. ينتقل اتجاه لوحة الضوء من جانب إلى آخر. بالنسبة للوحة توجيه الضوء المصنوعة من مادة PMMA ، فإن نفاذية الضوء تصل إلى 92٪ ، والضباب صغير جدًا ، وامتصاص الضوء صغير جدًا. يمكن للضوء أن ينتقل لمسافة طويلة على طول اللوح بقليل من التوهين. . الغرض من لوحة توجيه الضوء هو كسر الضوء من السطح لتشكيل مصدر ضوء سطحي ساطع وموحد. لذلك ، فإن المبدأ التقني للوحة دليل الضوء هو استخدام مبدأ الانعكاس الكلي للضوء لنقل الضوء ، من ناحية أخرى ، لاستخدامه في الاتجاه المعاكس ، وتدمير حالة انعكاس الضوء الكلي ، والتداخل مع العناصر البصرية لـ الانعكاس الداخلي الكلي للضوء ، وتغيير المسار البصري للضوء. ، يتم إخراج الضوء من سطح لوحة توجيه الضوء لتشكيل مصدر ضوء سطحي ليصبح لوحة إضاءة خلفية. التصميم المحدد هو طباعة النقاط البيضاء على السطح السفلي للوحة توجيه الضوء أو صب الحقن في نتوءات صغيرة ، بحيث ينعكس الضوء بشكل منتشر على النقاط. يسقط جزء من الضوء على لوحة توجيه الضوء بزاوية أقل من الزاوية الحرجة وينكسر ، وينعكس جزء من الضوء بالكامل. تنعكس أشعة الضوء هذه مرة أخرى في لوحة توجيه الضوء ، وتنعكس تمامًا على الحافة العلوية للوحة توجيه الضوء وتعود إلى النقطة الموجودة على السطح السفلي. تستمر هذه العملية في التكرار ، حتى ينكسر بعض الضوء من السطح ، ويمتص البعض الآخر بواسطة لوحة توجيه الضوء ، ويفقد البعض الآخر في واجهة معينة. الضوء المنكسر من السطح يمكن رؤيته بالعين البشرية ، وهذا الجزء من الضوء هو في الحقيقة لوحة توجيه الضوء. مساهمة لوحة الإضاءة الخلفية هي سطوع مصدر الإضاءة الخلفية الذي تم قياسه بواسطة الجهاز.
